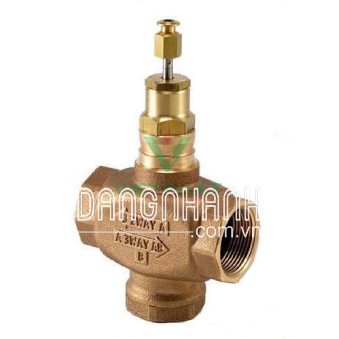

Van điện 3 ngã Modulating V5013+ ML7420

Van điện 3 ngã Modulating V5013+ ML7420

Tổng quan về sản phẩm

Giới thiệu:

• Thân bằng đồng với kết nối ren
• Tỷ lệ rò rỉ thấp
• Vị trí chính xác đảm bảo kiểm soát nhiệt độ tối đa
• Chốt có thể mở tối đa
• Thiết bị truyền động bằng điện và khí nén trực tiếp để gắn dễ dàng

Ứng dụng:

• Van điều khiển hoặc van một chiều cho: Nước nóng, nước lạnh, nước nóng trong gia đình.
• Trong hệ thống sưởi ấm, thông gió, hệ thống điều hòa và các mạch hở. Vận hành bằng bộ truyền động điện tử tuyến tính (ví dụ: ML6420/25, ML7420/25, ML6421, và ML7421) và bộ truyền động khí nén ví dụ MP953.

Thông số kỹ thuật:

Hoạt động

Chốt đóng từ A-AB

Áp suất cơ bản

PN16

Đặc tính dòng chảy

Tỷ lệ bằng nhau: port A-AB linear: port B-AB

Phạm vi

50:1

Tỉ lệ rò rỉ

£0.05% of kvs

Chiều dài ty

20 mm

Thân van

• Pipe connections: Internal threading as per ISO228

• Material: Brass

Mặt cắt

• Seat:

  • DN15: Thép không gỉ

  • DN20...50: Nhiều loại

• Plug: Brass

• Stem: Stainless steel

• Mặt đế: DN15

Nhiệt độ và áp suất trung bình

• Water:

  • 2 to 120°C max. 1600 kPa

  • 120 to 170°C max. 1490 kPa

Max temperature

60 K

Kích thước và lưu lượng (in m³/h)

Mã sản phẩm

Kích thước Van

kVS m³/h

V5013R1032

DN15

2.5

V5013R1040

DN15

4

V5013R1057

DN20

6.3

V5013R1065

DN25

10

V5013R1073

DN32

16

V5013R1081

DN40

25

V5013R1099

DN50

40
