* Mã sản phẩm : MSB-1600A

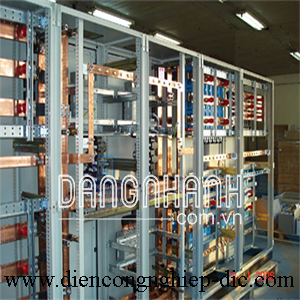

– Tủ điện phân phối tổng (MSB) được sử dụng trong các mạng điện hạ thế và là thành phần quan trọng nhất trong mạng phân phối điện.
– Tủ điện MSB do DIC sản xuất được thiết kế module hoá, gồm nhiều ngăn, mỗi ngăn theo một chức năng riêng biệt như : ngăn chưa ACB hoặc MCCB tổng, ngăn chứa MCCB tải, ngăn chứa thanh đồng, ngăn đo đếm chống tổn thất…
* Ứng dụng:
– Tủ điện tổng MSB được sử dụng cho tất cả các mạng điện hạ thế của nhà máy, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học, cảng, sân bay…
Cấu tạo:
– Vỏ tủ: Phần khung tủ được chế tạo từ thép tấm dày 1.5 – 2 mm, sơn tĩnh điện. Khung tủ được chế tạo thuận lợi cho việc lắp ghép, vận hành và kết nối mở rộng. Tủ điện được thiết kế nhiều ngăn theo các chức năng riêng biệt: ACB, MCCB tổng, MCCB nhánh, ngăn tụ bù…
– Thiết bị đóng cắt:
ACB, MCCB tổng: 1250~6300A; xuất xứ: ABB/ Siemens/ Schneider/ LS…
MCCB nhánh: 100~800A; xuất xứ: ABB/ Siemens/ Schneider/ LS…
– Hệ thống thanh cái: Đồng nguyên chất 99.9%, nhập khẩu Malayxia/ Thái Lan
– Thiết bị đo lường: Thiết bị đo lường Emic/VN; đèn báo nút nhấn, chuyển mạch: Schneider/ Idec/ Hàn Quốc….
Thông số kỹ thuật:
– Tiêu chuẩn áp dụng: IEC 61439-1, IEC 64039-1.IEC 60947-2, IEC 60947-4-1, IEC 61641, IEC 60529…
– Điện áp vận hành định mức: 380 VAC ± 20% , 50/60 Hz
– Dòng điện định mức: đến 6300A
– Cấp bảo vệ: tủ trong nhà: IP42; tủ ngoài trời: IP55
– Nhiệt độ làm việc: -25 đến 55 độ C
– Độ ẩm ≤ 90%
