Giới thiệu:
Nu-Link là thiết bị giao tiếp USB, dùng Programmer / Debugger dựa trên giao diện tín hiệu SWD (Serial Wire Debug), được áp dụng cho việc phát triển các chip Family Nuvoton NuMicro ™. Người dùng có thể sử dụng các NuMicro ™ ICP Programming Tool để cập nhật firmware chip cho sản xuất hàng loạt.
Nu-Link cũng hỗ trợ các công cụ phát triển của bên thứ ba, chẳng hạn như Keil RVMDK, IAR EWARM, và CooCox CoIDE.

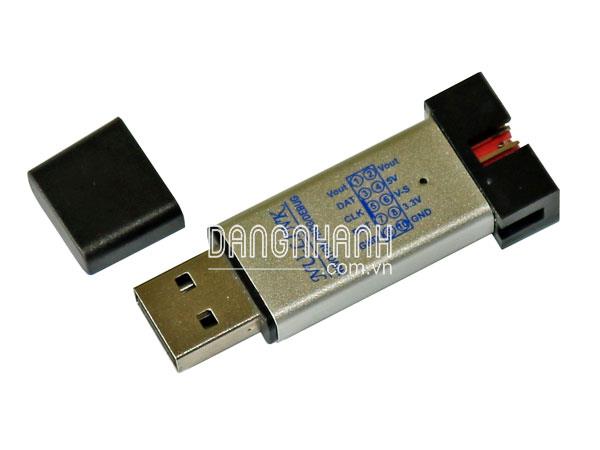

Nu-Link bao gồm một cổng USB để kết nối với máy tính, một đèn LED Status, Jumper Power để chuyển đổi điện áp của Nu-Link giữa 3.3V hoặc 5.0V, một cổng SWD có thể được kết nối với một chip đích để nạp và gỡ lỗi chương trình (Program/Debug).
Thông qua cổng SWD, Nu-Link có thể cung cấp nguồn 3.3V hoặc 5.0V cho board mạch đích. Tối đa là 5V / 500mA.
Kết nối thiết bị với PC
Nu-Link giao tiếp với máy tính qua cổng USB, không cần cài đặt driver (tương tự như mouse, keyboard USB của PC), độ ổn định rất cao, không bị lỗi.
Cắm Nu-Link vào cổng USB bất kỳ của PC, Windows sẽ tự động dò tìm và nhận dạng phần cứng mới:
Quá trình nhận dạng phần cứng diễn ra tự động. Sau vài giây sẽ có hộp thoại thông báo phần cứng đã sẵn sàng
Sau khi kết nối thành công. Bạn có thể kiểm tra kết nố bằng cách: nhấn nút phải mouse vào biếu tượng My Computer >Proferties > Hardware >Device Manager ta sẽ thấy danh sách các phần cứng.
