MP3 Shield for Arduino use VS1053

Giới thiệu

VLSI VS1053B DSP codec chip là IC giải mã MP3 tuyệt vời, nó có khả năng giải mã Ogg Vorbis / MP3 / AAC / WMA / MIDI audio và mã hóa IMA ADPCM. Nó cũng có thể sử dụng để ghi âm PCM (WAV) và nén Ogg Vorbis. Bạn có thể làm tất cả các loại công cụ với âm thanh cũng như điều chỉnh bass, treble, âm lượng và kỹ thuật số. Ngoài ra còn có 8 GPIO các chân có thể được sử dụng cho các công cụ như  đèn LED nhỏ hay đọc các nút nhấn.

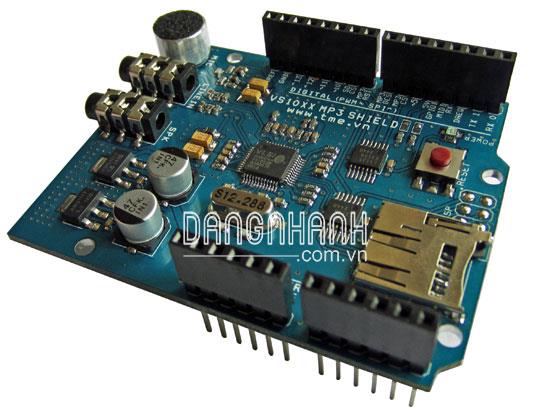

VS1503 Shield tương thích với tất cả các loại board Arduino, các tính năng  phần cứng được thiết kế tối ưu và đầy đủ như thẻ nhớ MicroSD, Head phone, line-in, MIC, I/O ... Bạn có thể chơi các file nhạc MP3 tử thẻ nhớ MicroSD, dễ dàng nhúng vào các dự án hoặc chế tạo máy chơi nhạc MP3 trên các board Arduino hoặc các loại board MCU khác

Đặc tính

• Có thể chơi nhiều loại định dạng nhạc, hỗ trợ cho mã hóa OGG ghi thời gian thực
• Giao diện SPI, các đường tín hiệu điều khiển được đưa ra
• Một Jack tai nghe 3mm stereo và đầu ra
• Một microphone để ghi âm
• Một Jack Line-in 3mm stereo đầu vào
• IC đệm tốc độ cao 74LV125 cho SPI thẻ nhớ và chip giải mã
• LED chỉ báo nguồn
• Nguồn 3.3V và 1.8V  qua chip AMS-1117 tích hợp on-board, cung cấp dòng điện lên đến 800mA
• Một nguồn cung cấp duy nhất: 5 VDC
• Thạch anh 12,288 Mhz
• Khe cắm thẻ nhớ MicroSD

Giải mã các định dạng

• Ogg Vorbis
• MP3 = MPEG 1 & 2 audio layer III (CBR+VBR+ABR)
• MP1 & MP2 = MPEG 1 & 2 audio layers I & II optional
• MPEG4 / 2 AAC-LC(+PNS), HE-AAC v2 (Level 3) (SBR + PS)
• WMA4.0/4.1/7/8/9 all profiles (5-384 kbps)
• FLAC lossless audio with software plugin (upto 24 bits, 48 kHz)
• WAV (PCM + IMA ADPCM)
• General MIDI 1 / SP-MIDI format 0

Mã hóa các định dạng từ mic / line

• Ogg Vorbis với plugin phần mềm
• IMA ADPCM
• 16-bit PCM
