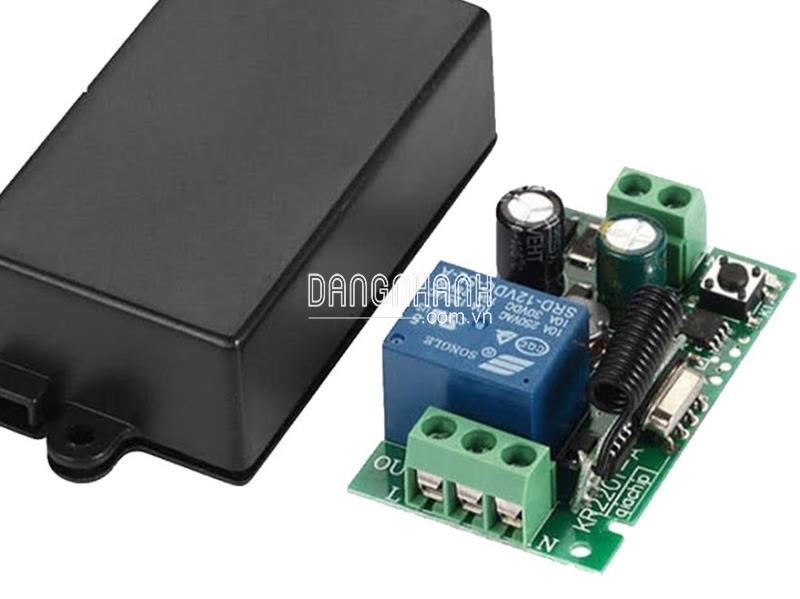

Thông số kỹ thuật:
Điện áp đầu vào: AC220V
Tần số làm việc RF: 433M
Khoảng cách điều khiển từ xa: hơn 100 mét trong khu vực mở.
Hướng dẫn hệ thống dây điện:
L : đầu vào dây nóng
N : đầu vào trung tính
OUT L : Đầu ra dây nóng
OUT N : Đầu ra trung tính
Xóa và khớp mã: ( xóa mã trước khi chuyển chế độ )
1. Xóa chức năng: Sau khi nhấn nút học "KEY" 8 lần, đèn LED sẽ tắt rồi nhả ra, bắt đầu xóa tất cả dữ liệu mã điều khiển từ xa trong bộ nhớ. Khi đèn LED nhấp nháy 7 lần rồi tắt, điều đó có nghĩa là chức năng xóa đã hoàn thành.
2. Chức năng khớp mã - nhấn nút học (chế độ JOG) "KEY", đèn chỉ báo LED sáng lên để cho biết bộ vi xử lý vào trạng thái khớp mã học, nhấn nút điều khiển từ xa không dây phù hợp, đèn LED nhấp nháy 3 Sau khi nó ra ngoài, nó có nghĩa là mã thành công. ( Nút học tập nhấn một lần cho chế độ chạy bộ, nhấn hai lần cho chế độ tự khóa; nhấn 3 lần cho chế độ khóa liên động ; nhấn 4 lần: 1, chạy 2 chiều, tự khóa 3, 4 chiều, bấm 5 lần: 1 , Chạy bộ 2 chiều, khóa liên động 3, 4 chiều, bấm 6 lần: 1, 2 cách tự khóa, khóa liên động 3, 4 chiều, nhấn 7 lần; khóa liên động 1, 2 chiều, khóa liên động 3, 4 chiều. ) Công tắc điều khiển từ xa không dây có thể lưu trữ 16 điều khiển từ xa khác nhau và có thể đặt các chế độ làm việc khác nhau. (Đây là mã khớp một khóa, chương trình sẽ tự động phân bổ các bit dữ liệu)
3. Kiểm tra khớp mã: Sau khi khớp mã thành công, khi nhấn nút điều khiển từ xa , đầu ra D0 tương ứng ở mức cao.
Đấu dây và thử nghiệm
1. Theo chức năng điều khiển mà bạn yêu cầu để điều chỉnh chính xác hệ thống dây điện, hãy kiểm tra lại hệ thống dây điện sau khi kết nối dây xong. Vui lòng không thực hiện kết nối trực tiếp và kết nối dùng thử. Công ty sẽ không chịu trách nhiệm cho bất kỳ kết quả không mong muốn nào gây ra bởi hoạt động bất thường.
2. Sau khi xác nhận rằng hệ thống dây là chính xác, hãy bật nguồn.
3. Bấm phím từ xa của mã, công tắc điều khiển từ xa sẽ điều khiển điều khiển tương ứng. Điều khiển bình thường của điều khiển có nghĩa là thử nghiệm nối dây thành công và nó có thể được sử dụng bình thường.
vấn đề thường gặp
1. Nguồn có thể được xóa và khớp bất cứ lúc nào. Khi mạch hoạt động, chức năng bù có thể được thực hiện. Sau khi xóa thành công, rơle 4 chiều trở lại bình thường. Trong chức năng khớp mã, đèn chỉ báo LED sáng lên và vào trạng thái khớp mã. Thời gian chờ học là khoảng 16 giây. Quá trình khớp mã cần được hoàn thành trong 16 giây này. Sau 16 giây, đèn LED sẽ tắt và chương trình tự động thoát khỏi trạng thái khớp mã.
2. Khi sử dụng lần đầu tiên, hãy nhớ xóa mã một lần và làm trống kiểm tra nhà máy để lưu mã điều khiển từ xa. Sau khi khớp mã thành công, đèn LED mã điều khiển từ xa hiệu quả sẽ sáng lên.
3. Công tắc điều khiển có thể lưu 16 mã điều khiển từ xa. Nếu 17 mã điều khiển từ xa được học, chương trình sẽ tự động tràn và mã điều khiển từ xa đầu tiên sẽ không hợp lệ. Và như thế. Khi mã điều khiển từ xa gây nhầm lẫn, cần xóa nó trước khi học để tránh nhiễu với các mã điều khiển từ xa khác.
4. Bộ điều khiển từ xa được sử dụng cần phải học sau khi mã hóa, bởi vì bộ điều khiển từ xa được mã hóa chung không được mã hóa tại nhà máy. Có thể lấy nó và học cách sử dụng trực tiếp, nhưng nó sẽ được điều khiển bởi các bộ điều khiển từ xa khác mà không cần mã.
5. Tránh nguồn nhiễu và tạo thành một lá chắn che chắn tương tự khi sử dụng cài đặt. Nó sẽ ảnh hưởng trực tiếp đến độ nhạy nhận.
6. Không sử dụng nó bất thường. Việc sử dụng bất thường sẽ làm giảm hiệu suất và tuổi thọ của sản phẩm. Trong trường hợp nghiêm trọng, nó sẽ trực tiếp làm hỏng sản phẩm và cũng mang đến những nguy hiểm tiềm ẩn cho sự an toàn của bạn.
