Máy tuyển từ khô dạng tang trống là thiết bị dùng để lọc tách loại bỏ sắt ra khỏi hỗn hợp vật liệu, thường được sử dụng trong các ngành khai thác khoáng sản, công nghiệp sản xuất thực phẩm, khai thác quặng sắt, gốm sứ… nói chung là lọc tách tạp chất trong các vật liệu loại dạng hạt hoặc dạng bột.
Cấu tạo: Máy tuyển từ khô dạng tang trống 5 bộ phận chính
– Tang trống từ: hay còn gọi là ru lô từ có cấu tạo là nam châm vĩnh cửu (nam châm đất hiếm hoặc nam châm ferrite) bên ngoài được bọ lớp vỏ inox.
– Khung máy: làm bằng thép cacbon thông thường hoặc thép không gỉ tuỳ thuộc vào nhu cầu sử dụng.
– Máng cấp liệu: Thường được làm bằng thép cacbon hoặc thép không gỉ và có gắn thêm động cơ tạo rung.
– Động cơ: động cơ có chức năng làm quay tang trống thông qua hộp giảm tốc.
– Máng phân liệu: máng này thường được làm bằng inox có chức năng phân chia liệu có từ tính và không từ tính theo 2 hướng khác nhau.
Nguyên lý hoạt động:
Hỗn hợp vật liệu sau khi được cung cấp vào máng liệu, nhờ có tác động rung cưỡng bức và sự phân chia liệu của máng mà vật liệu được dàn trải đều trên tang trống từ. Vật liệu không từ tính sẽ đi theo lực quán tính của vòng quay tang trống rơi tự do, còn vật liệu có từ tính sẽ bám trên bề mặt tang trống nhờ lực hút nam châm sau đó được đưa xuống nơi không có lực từ để tách khỏi tang trống và chảy vào máng hứng liệu.
Phân loại: có 3 loại máy tuyển từ khô dạng tang trống:
– Máy tuyển từ tang trống đơn: loại này chỉ có 1 tang trống từ, dùng để lọc thô hoặc vật liệu có kích thước lớn.

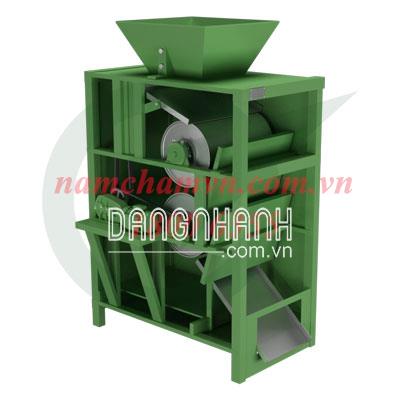

– Máy tuyển từ tang trống đôi: loại này có 2 tang trống từ, dùng để lọc tinh
– Máy tuyển từ nhiều tầng: loại này có nhiều hơn 2 tang trống từ, dùng để lọc triệt để và tận thu quặng.
