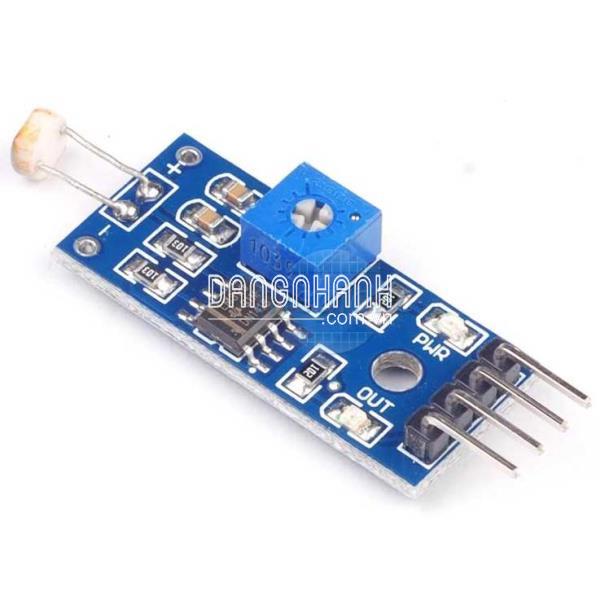

LM393 Cảm Biến Ánh Sáng Quang Trở 4 Chân

Tính năng

LM393 Cảm Biến Ánh Sáng Quang Trở 4 Chân là cảm biến đo cường độ ánh sáng sử dụng IC LM393. Dễ dàng cài đặt bằng cách sử dụng cảm biến điện trở cảm quang loại nhạy, tín hiệu đầu ra của bộ so sánh cho dạng sóng tốt và sạch. Có thể điều chỉnh chiết áp để thay đổi mức phát hiện cường độ ánh sáng. Được ứng dụng trong nhiều lĩnh vực khác nhau như: điều khiển bật tắt thiết bị theo ánh sáng, hệ thống cảnh báo chống trộm, đèn led chiếu sáng tự động,...

Thông số kỹ thuật:

• Sử dụng cảm biến photoresistor loại nhạy
• Dùng IC so sánh LM393 cho dòng ra lớn đến 15mA.
• Nguồn cấp 3.3~5 VDC
• Đầu ra digital DO  (0 và 1)
• Đầu ra điện áp analog AO
• Một lỗ bu lông cố định để lắp đặt dễ dàng
• Kích thước: 3.2 x 1.4cm

Hướng dẫn mô-đun:

•  Khi mức ánh sáng xung quanh chưa đạt đến ngưỡng, DO ở mức cao. Khi mức ánh sáng xung quanh vượt quá ngưỡng được thiết lập, đầu ra DO ở mức thấp.
•  Đầu ra DO có thể được kết nối trực tiếp với vi điều khiển hoặc các module khác (có thể là các mạch điều khiển ánh sáng).
•  Đầu ra AO có thể được kết nối với vi điều khiển thông qua chức năng ADC, bạn có thể nhận được các giá trị cường độ ánh sáng xung quanh chính xác hơn.
