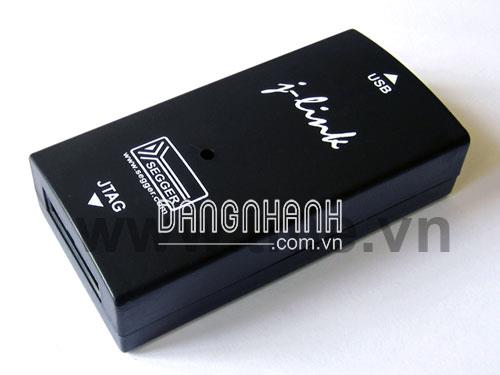

J-LINK V8 JTAG Emulator

Giới thiệu J-LINK

J-Link V8 hiện được chúng tôi sản xuất thành công, đã thử nghiệm nhiều tính năng đều hoạt động tốt và rất ấn tượng
J-Link là một JTAG / SWD Emulator với giao diện USB hỗ trợ số lượng lớn các ARM core CPU
Giao tiếp ở tốc độ cao với các CPU mục tiêu được hỗ trợ. J-Link là thiết bị được sử dụng rộng rãi trên toàn thế giới .
J-Link Hỗ trợ và tích hợp trong hầu hết các IDE chuyên nghiệp như IAR, Keil, Rowley và nhiều hãng khác.

Các tính năng

• Download trực tiếp vào bộ nhớ flash của vi điều khiển
• Giao tiếp USB 2.0
• Hỗ trợ bất kỳ ARM7/9/11 Cortex-A5/A8/A9, Cortex-M0/M1/M3/M4, Cortex-R4
• Hổ trợ Serial Wire Debug (SWD)
• Hỗ trợ Serial Wire Viewer (SWV)
• Tự động nhận diện tự động chip core (core recognition)
• JTAG tốc độ lên đến 12 MHz
• Tốc độ nạp lên đến 720 Kbytes / giây (ARM7 - 50 MHz, 12MHz JTAG tốc độ)
• Tích hợp vào IDE IAR Embedded Workbench
• Không cần thiết cấp nguồn ngoài, nguồn được hỗ trợ thông qua USB
• Tất cả các tín hiệu JTAG có thể được theo dõi, điện áp mục tiêu có thể đo được
• Hỗ trợ cho nhiều thiết bị
• Hoàn toàn tương thích plug and play (Cắm và chạy)
• 20-pin connector JTAG tiêu chuẩn
• Phạm vi điện áp mục tiêu rộng: 1.2V - 3.3V, 5V
• kèm theo cáp USB và 20-pin ribbon cable
• Memory viewer ( J-Mem ) included
• có sẵn phần mềm lập trình Flash ( J-Flash )
• Flash DLL có sẵn, cho phép sử dụng chức năng flash trong các ứng dụng tùy chỉnh
• J-Link có thể cung cấp lên đến 300 mA cho board mạh đích, có bảo vệ quá tải

Thông số kỹ thuật:

• Kích thước: 100 mm x 53mm x 27mm
• Hệ điều hành
  • Microsoft Windows 2000
  • Microsoft Windows XP Microsoft Windows XP
  • Microsoft Windows XP x64 Microsoft Windows XP x64
  • Microsoft Windows 2003 Microsoft Windows 2003
  • Microsoft Windows 2003 x64 Microsoft Windows 2003 x64
  • Microsoft Windows Vista Microsoft Windows Vista
  • Microsoft Windows Vista x64 Microsoft Windows Vista x64
  • Windows 7 Windows 7
  • Windows 7 x64 Windows 7 x64
• Giao tiếp USB : USB 2.0 Full Speed
• Giao tiếp board đích JTAG: JTAG 20-pin
• Nguồn cung cấp: USB Max. 500mA + Target Supply current
• Target interface voltage (VIF): 1.2V ... 5V 5V
• Target supply voltage : 4.5V ... 5V (if powered with 5V on USB)
• Target supply current : Max. 300mA
• Reset Type : Open drain. Can be pulled low or tristated.
• Reset low level output voltage (VOL) : VOL <= 10% of VIF
