Giới thiệu:

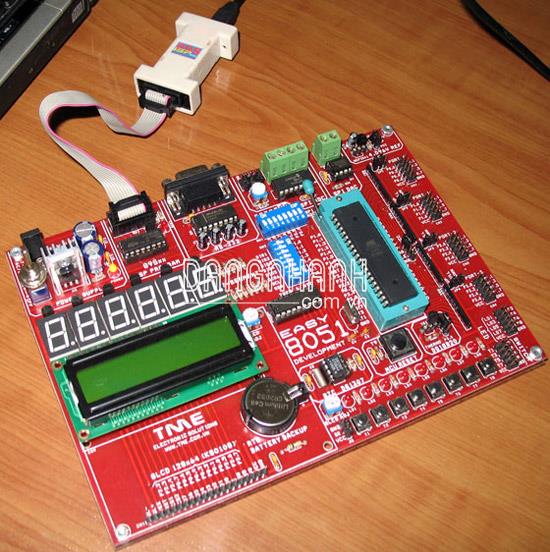

Easy8051 là kit phát triền hoàn chỉnh, đầy đủ tính năng và dễ sử dụng cho ATMEL 89xxx Microcontroller. Với Easy8051 Người dùng không phải bận tâm về phần cứng, mà tập trung vào các ứng dụng phần mềm. Đây là một công cụ rất tuyệt vời đáp ứng mọi nhu cầu cho Những kỹ sư giàu kinh nghiệm cũng như người mới bắt đầu.
Easy8051 Thiết kế đặc biệt không dùng dây cắm (ngoại trừ 2 module SW_button và single LED). Các module được kết nối hoặc ngắt khỏi MCU một cách linh hoạt bằng Jumper hoặc DipSW rất tiện lợi và gọn gàng.
Easy8051 có nghĩa là HỌC 8051 THẬT DỄ
Những tính năng chính của Easy8051:
- Power Supply: Sử dụng nguồn ngoài AC/DC 7 ~ 12V có công tắc nguồn ON/OFF
- có đường ISP programmer sẵn sàng sử dụng cho các mạch nạp ISP (Ví dụ: Mạch nạp USB 89Sxxx ISP programmer)
- Suport 89xxx DIP40 (có thể dùng cho DIP20 bằng cách sử dụng Adapter chuyển chân)
- RS-232 Comunication giao tiếp truyền dữ liệu với PC
- DS1820 Digital thermometer dùng để đo nhiệt độ từ -55ºC to 125ºC.
- RTC DS1307 Real time clock kết nối hoặc ngắt khỏi 8051 qua DIPSW
- Battery Backup 3V dùng cho RTC DS1307
- 6 Led 7seg Anode chung multiplex mode. kết nối hoặc ngắt khỏi 8051 qua DIPSW
- LCD 16x2 4 BIT có biến trở chỉnh độ tương phản
- Graphic LCD 128x64 / Charracter LCD16x2 8-bit có biến trở chỉnh độ tương phản
- 8 led đơn anod chung nối qua header 5x2
- 8 Switch pull up/down nối qua header 5x2
- Xtal sử dụng socket dễ dàng thay đổi
- I/O Direct port kiểu header 5x2 (gồm 8 bit port và VCC, GND) Pull Up/Down
- RESET Switch - loại lớn cho phép dễ dàng Reset mạch bằng tay
- SPI ADC sử dụng MCP3204 (Lựa chọn thêm)
- SPI DAC sử dụng MCP4921 (Lựa chọn thêm)
- Điện áp tham chiếu 4.096V REF sử dụng MCP1541 (Lựa chọn thêm)
- Mạch in xuyên lớp chất lượng cao kích thước 140x200 mm
- Có Mica bảo vệ bên dưới khỏi sợ ngắn mạch
Linh kiện & Phụ kiện kèm theo:
- AT89S52 (MCU), LCD16x2-Y, DS1307 (RTC), DS18B20 (Digital thermometer), Pin 3V
- Đĩa CD chứa chương trình mẫu (C, ASM), Sơ đồ nguyên lý Easy8051, các phần mềm biên dịch và tiện ích, Datasheet...
- Cáp RS232 truyền thông với PC
- Flat Cáp 5x2 mở rộng IO với mạch ngoài
