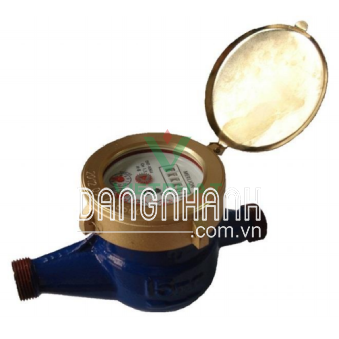

Đồng hồ nước đa tia dạng cánh quạt LSX

Tổng quan về sản phẩm

Giới thiệu Đồng hồ nước Merlion đa tia dạng cánh quạt LSX:

• Đồng hồ đa tia Merlion LSX có cơ cấu truyền động bằng cơ, dùng để đo lưu lượng nước lạnh trên đường ống kín tại các khu dân cư, thương mại và công nghiệp.
• Đồng hồ có rôto tuabin quay xung quanh trục vuông góc với dòng chảy trong đồng hồ. Tia nước tác động đồng thời lên nhiều điểm xung quanh chu vi của rôto. Bộ phận chuyển động hoạt động trực tiếp nhờ tác động của dòng chảy. Bằng cơ cấu cơ học, hoạt động của bộ phận chuyển động được truyền tới thiết bị chỉ thị để tính tổng lượng nước chảy qua.
• Đồng hồ được cấu tạo bởi 3 phần chính: vỏ gang cầu được sơn tĩnh điện, tuabin và bộ phận chỉ thị. Tuabin và bộ phận chỉ thị được làm bằng vật liệu kỹ thuật giúp đảm bảo tính chính xác cao.
• Đồng hồ được sản xuất theo tiêu chuẩn ISO 4064 cấp B.
• Đầu nối ren theo tiêu chuẩn ISO 228-1, đầu nối bích theo tiêu chuẩn ISO 7005-2 và ISO 7005-3.
• Sai số lưu lượng chuyển tiếp Qt … Qs là ± 2%.
• Sai số lưu lượng nhỏ nhất Qmin … Qt là ± 5%
• Nhiệt độ tối đa cho phép là 40ºC
• Áp suất tối đa cho phép là 10 bar

Thông số kỹ thuật của Đồng hồ nước Merlion đa tia dạng cánh quạt LSX:

MÃ HIỆU

LXS15

LXS20

LXS25

LXS32

LXS40

CỠ ĐỊNH DANH

DN 15

DN 20

DN 25

DN 32

DN 40

Lưu lượng định mức Qn

m³/h

1,5

2,5

3,5

6

10

Lưu lượng lớn nhất Qmax

m³/h

3

5

7

12

20

Lưu lượng nhỏ nhất Qmin

m³/h

0,03

0,05

0,07

0,12

0,20

Lưu lượng chuyển tiếp Qt

m³/h

0,12

0,20

0,28

0,48

0,80

Khoảng đo nhỏ nhất

m³

0,0001

0,0001

0,001

0,001

0,001

Chỉ số đo lớn nhất

m³

99,999

99,999

99,999

99,999

99,999

Đầu khớp nối G

inch

G ¾

G 1

G 1 ¾

G 1 ½

G 2

Chiều cao H

mm

106

106

112

112

158

Chiều rộng W

mm

99

99

104

104

128

Chiều dài L

mm

165

195

225

230

245

Trọng lượng

kg

1,4

1,7

2,4

2,5

4,5
