I. THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HẸN GIỜ MT1531

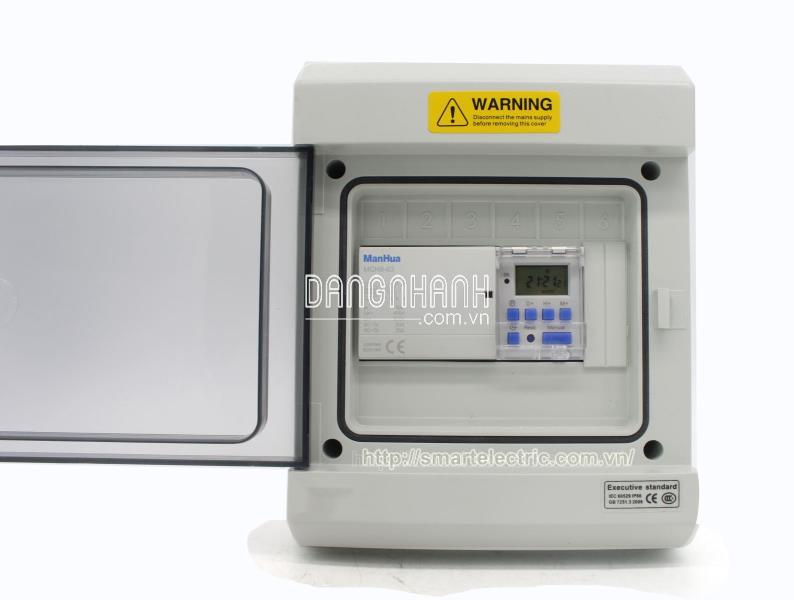

Bộ hẹn giờ công suất lớn MT1531
Bên trongbộ hẹn giờ công suất lớn MT1531
II, TÍNH NĂNG CỦA CÔNG TẮC HẸN GIỜ CÔNG SUẤT LỚN MT1531
Bộ hẹn giờ công suất lớn MT1531
III- HƯỚNG DẪN SỬ DỤNG BỘ HẸN GIỜ MT1531
- Thực hiện theo trình tự các bước sau đây, Quý khách sẽ cảm thấy dễ dàng khi sử dụng bộ hẹn giờ đa năng này.
Bước 1:Cài đặt thời gian thực.
Nếu đồng hồ trong bộ hẹn giờ khác với thời gian thực tế thì quý khách cần cài đặt lại để cho trùng khớp, phương pháp cài đặt lại như sau:
+ Nhấn và giữ nút có biểu tượng đồng hồ đồng thời.
+ Nhấn nút D+ để thay đổi thứ trong tuần.
+ Nhấn nút H+ để thay đổi giờ.
+ Nhấn nút M+ để thay đổi phút.
Lưu ý:Bước này chỉ thực hiện khi bạn cần cài đặt đồng hồ trong bộ điều khiển trùng với thời gian thực.
Bước 2:Lập trình hẹn giờ bật tắt cho thiết bị:
Bộ hẹn giờ MT1531 có thể hẹn tới 28 lần On và 28 lần Off vào các thời gian khác nhau trong ngày. Như vậy nó có thể đáp ứng được hầu hết các yêu cầu về bật tắt thiết bị theo lịch trình.
CÁC BƯỚC CÀI ĐẶT CHƯƠNG TRÌNH.
- Ấn nút P -> Màn hình hiển thị 1On (Chọn thời gian bật lần thứ 1).
- Ấn nút D+ -> lập trình bật tắt theo các ngày trong tuần.
(Nếu muốn chọn ngày nào cũng bật vào thời gian được cài đặt thì cho hiện từ thứ 2 đến chủ nhật.)
- Ấn nút H+ -> Lập trình cài đặt để thay đổi giờ.
- Ấn nút M+ -> Lập trình cài đặt để thay đổi phút.
- Ấn nút P -> Màn hình hiển thị 1Off (Chọn thời gian tắt lần thứ 2). và lặp lại quá trình trên để cài đặt thời gian tắt cho thiết bị.
-Ấn nút Manual -> Xóa chương trình đang cài đặt hẹn giờ
Nếu như bạn chỉ muốn bật tắt chỉ một lần trong ngày cho tất cả các ngày trong tuần thì đến đây bạn có thể kết thúc bằng việc ấn nút có biểu tượng chiếc đồng hồ để thoát ra ngoài chế độ cài đặt.
Nếu bạn muốn thêm nhiều thời điểm bật tắt khác bạn tiếp tục cài đặt cho đến khi 28 Off thì kết thúc bằng ấn phím có biểu tượng đồng hồ.
Bước 3.Sử dụng.
Sau khi lập trình xong, bạn nhấn nút Manual để chọn chế độ hoạt động cho thiết bị.
On: Luôn đóng tiếp điểm.
Auto: Bật tắt thiết bị theo lịch trình đã cài đặt.
Off: Luôn ngắt tiếp điểm.
Bạn lưu ý: Nút Manual cũng có thể sử dụng để đóng/ngắt khẩn cấp.
Ví dụ: Khi muốn dừng khẩn cấp bạn ấn nút Manual chuyển chế độ sang Off.
Khi muốn bật thiết bị bạn ấn nút Manual để chuyển sang chế độ On.
IV, ỨNG DỤNG CỦA BỘ HẸN GIỜ MT1531
Bộ hẹn giờ công suất lớn MT1531 dùng để hẹn giờ bật/ tắt tự động cho các động cơ 3 pha hoặc 1 pha công suất lớn như máy bơm nước công suất lớn, máy nước nóng, biển quảng cáo, thiết bị chiếu sáng, tủ điện công nghiệp,... hay thiết bị có công suất lớn lên tới 7.5KW.
